RM ITALY

RM KL 300 P wzmacniacz mocy, wbudowany przedwzmacniacz

Przejdź do sekcji Opinie

RM KL 300 P
wzmacniacz mocy HF 25-30MHz

Przejdź do pełnego opisu
Cena 879,00 zł
szt.
Dostępność:
na wyczerpaniu
Czas wysyłki: 24 godziny
Dostawa od 0,00 zł - InPost Paczkomaty 24/7

W przypadku zakupu anten bazowych proszę wybierać przesyłkę kurierską, anteny nie mieszczą się w skrytkach

Udostępnij
Zapytaj o produkt

Opis

RM KL 300 P - szerokopasmowy kompaktowy wzmacniacz znanej włoskiej firmy RM:

  • maksymalna moc wyjściowa 150W AM/FM, 300W SSB/CW
  • zakres pracy 25-30MHz
  • przedwzmacniacz +25dB
  • skrót mocy - dwa poziomy mocy wyjściowej na przełączniku
  • zasilanie 12-14V DC
  • kompaktowe wymiary 109 x 225 x 35mm



Zakres pracy HF (25-30MHz), niskie wysterowanie 1-10W AM/FM, 2-20W SSB - możliwość użytkowania np. z radiotelefonami QRP.


Wzmacniacz antenowy polepsza wyraźnie zasięg nadawania oraz odbioru w niewielkim stopniu (dzięki wbudowanemu przedwzmacniaczowi +25dB).

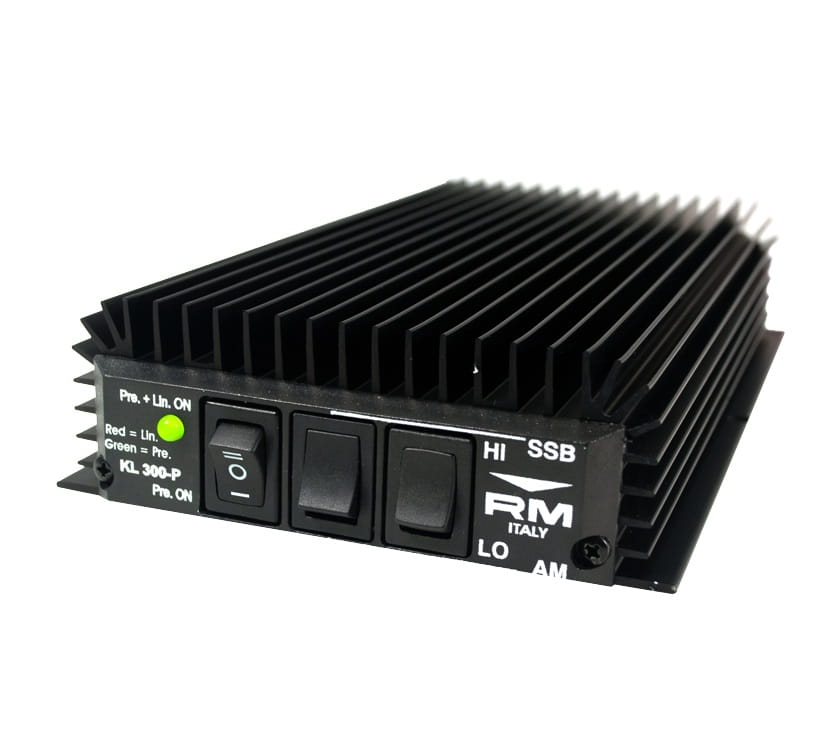

Wzmacniacz wyposażony jest w 3 przełączniki.

Przełącznik pierwszy od lewej: przedwzmacniacz (25db) włączany jest przełącznikiem na obudowie. Możemy go włączyć w trybie wzmacniacz+przedwzmacniacz lub sam przedwzmacniacz. Gdy jest włączony pali się zielona lampka sygnalizująca.

Wzmacniacz może być wpięty w instalację antenową na stałe, ale nie musi być cały czas używany (możemy np. używać tylko przedwzmacniacza).

Środkowy przełącznik odpowiada za wybór odpowiedniej emisji AM/SSB. Ważne, by zawsze był ustawiony zgodnie z wybraną emisją w radiotelefonie.

Przełącznik pierwszy od prawej: niski/wysoki poziom wzmocnienia mocy wyjściowej.

Instalacja RM KL-300-P

Wzmacniacz jest prosty w montażu, wystarczy go podłączyć w tor antenowy (między radiotelefon a antenę). Należy dostarczyć do niego odpowiednie zasilanie (zobacz dane techniczne - pobór prądu).

Stanowczo odradzamy podłączanie wzmacniacza za pomocą wtyku do gniazda zapalniczki samochodowej.

Do wzmacniacza potrzebny jest kabel połączeniowy radiotelefon-wzmacniacz o długości co najmniej 90cm.


Wzmacniacz należy stosować tylko z bardzo dobrze zestrojoną anteną.

Przy wysokim SWR może się uszkodzić końcowy stopień mocy, który nie podlega gwarancji.

Maksymalną moc można uzyskać przy mocy doprowadzonej 10W AM/FM (rezultat ~150W) oraz 20W USB/LSB (rezultat ~300W).

By połączyć dużą moc z czystą modulacją (bez zniekształceń) nie należy doprowadzać do wzmacniacza maksymalnej mocy.

Optymalne ustawienie dla AM/FM to 2-3W. Doprowadzenie zbyt dużej mocy wejściowej do wzmacniacza grozi uszkodzeniem urządzenia.

Przy stosowaniu wzmacniacza rekomendujemy korzystanie z oryginalnego filtra dolnoprzepustowego rm italy 27/586

Stosowanie wzmacniaczy mocy w paśmie 27MHz jest w naszym kraju niedozwolone.

Przyrost osiągów nadawania

Aby podnieść sygnał o 1S należy dostarczyć ok. 4-krotnie więcej mocy.

Czyli: 1W - 4W - 16W - 64W - 256W itd.

Podsumowując: zwiększając moc radiotelefonu z 4W do 40W nie będziemy 10 razy dalej/głośniej nadawać, sygnał wzrośnie o ok. 2S.

Gwarancji nie podlegają tranzystory końcowe mocy.

Specyfikacja:
  • Zasilanie: 12-14V DC
  • Pobór prądu podczas nadawania: do 20A
  • Zakres pracy: 3-30MHz * / 25-30MHz
  • Obsługiwane emisje: AM/FM/SSB/CW
  • Maksymalna moc doprowadzona AM/FM (Input Power): 1-5W
  • Maksymalna moc doprowadzona SSB (Input Power): 2-10W
  • Moc wyjściowa dla modulacji AM/FM (Output Power): do 150W
  • Moc wyjściowa dla modulacji SSB/CW (Output Power): do 300W PEP

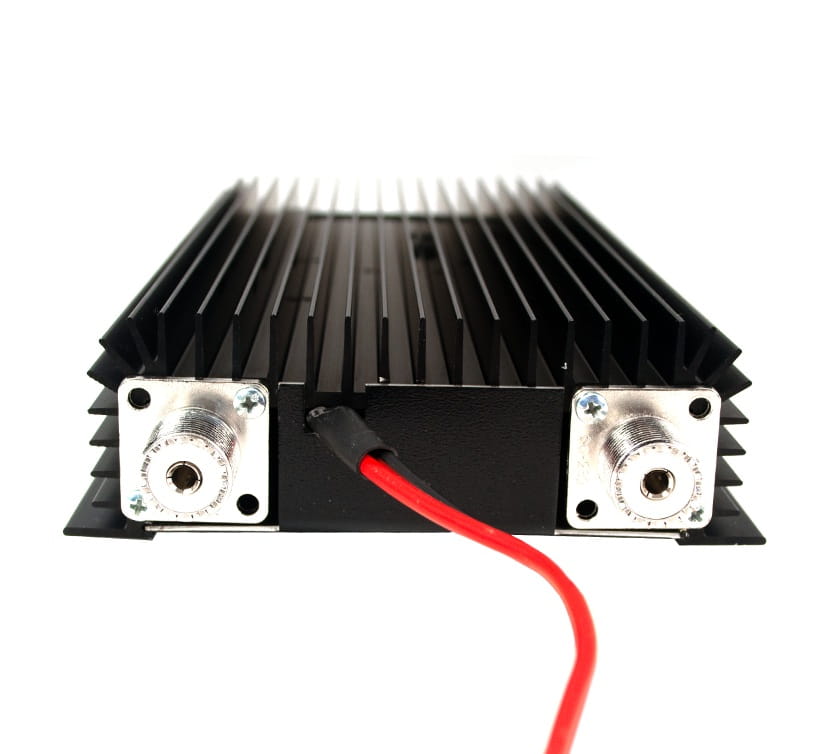

  • Złącza antenowe: SO-239
  • Bezpiecznik: 2x12A
  • Przedwzmacniacz 25dB
  • Wymiary: 109 x 225 x 35mm
  • Waga: ok. 600g

* do zastosowań radioamatorskich w zakresie 3-30MHz producent zaleca stosowanie wzmacniaczy KL405/KL505


Kolor obudowy oraz przycisków zależy od dostawy - może się różnić od zdjęć.
